삼성전자, ‘128GB D램 모듈’ 양산…최대 용량·최저 소비전력 ‘과시’
3차원 TSV기술 적용…용량·속도 2배, 소비전력 50% 절감
정의식기자 |
2015.11.26 17:11:10

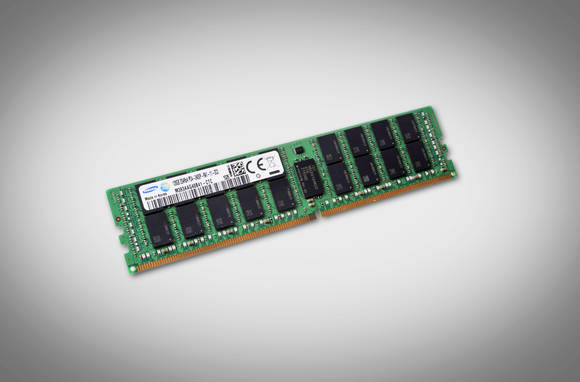

▲삼성전자 128기가바이트 TSV D램 모듈. (사진제공=삼성전자)
TSV(Through Silicon Via, 실리콘관통전극) 기술은 D램 칩을 일반 종이 두께의 절반보다도 얇게 깎은 다음, 수백 개의 미세한 구멍을 뚫고, 상단 칩과 하단 칩의 구멍을 수직으로 관통하는 전극을 연결한 첨단 패키징 기술이다.
삼성전자는 지난해 8월 TSV 기술로 ‘64기가바이트 DDR4(Double Data Rate 4) D램 모듈’ 양산에 성공한데 이어 이번 ‘128기가바이트 TSV D램 모듈’ 양산으로 D램 용량의 한계를 돌파했다.
이 제품은 최고 용량뿐만 아니라 초고속, 초절전, 고신뢰성 등의 강점을 갖춘 차세대 엔터프라이즈 서버와 데이터센터를 위한 최고의 솔루션이다.
삼성전자의 최신 20나노 공정을 적용한 8기가비트(Gb) DDR4 D램 칩 총 144개로 이루어져 있으며, 외관상으로는 각 칩을 TSV적층 기술로 4개씩 쌓은 패키지 36개가 탑재된 모습이다.
기존 와이어(금선)을 이용한 64기가바이트 D램 모듈에 비해 용량뿐만 아니라 속도도 2배 정도 빠른 2400Mbps를 구현하면서도 (최대 3200Mbps까지 가능) 소비전력량을 50%나 줄였다.
삼성전자는 올해 중에 TSV 기술을 적용한 ‘128기가바이트 DDR4 LRDIMM’ 제품도 양산해 ‘TSV 풀라인업’을 제공하고, 20나노 8기가비트 D램의 생산 비중도 늘릴 예정이다.
